ATTENUATEUR
ELECTRONIQUE REGLABLE 0 à 60 dB - 0.4 à 2.7Ghz

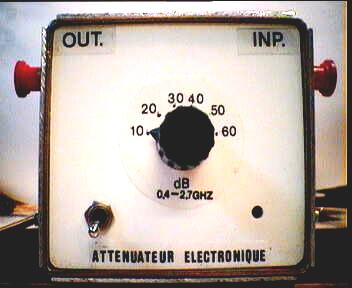

Le montage décrit est destiné
à remplacer l'atténuateur mécanique de mon analyseur
de spectre.
Il est constitué de la mise en cascade de deux AT110 (M/ACOM)
récupérés sur une platine. Ce sont des"GaAs MMIC". Ces
composants "cms" sont utilisables de 400 à
2700 mhz. Ils permettent un réglage continu de 0 à
30 dB par étage. En dessous de 400 mhz l'atténuation diminue
de façon importante pour finir à 40 db à 100 mhz pour
les deux étages. Le niveau max admissible à l'entrée

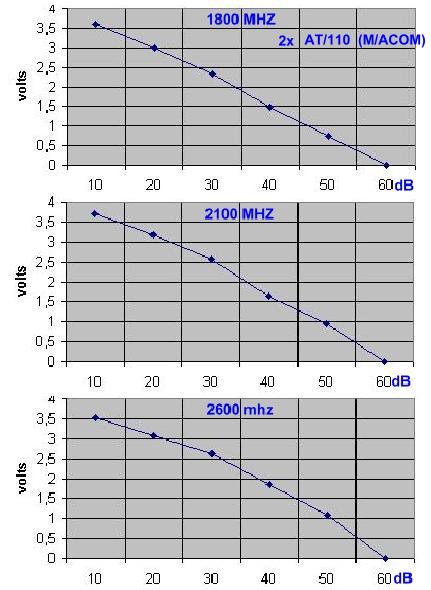

est de + 20 dBm (100 mW). L'avantage est de pouvoir faire varier l'atténuation
de façon continue avec un simple potentiomètre, ou par bonds
de 10 dB par exemple à l'aide de diviseurs résistifs sur la
pin "adjust". L'inconvéniant réside dans les pertes d'insertion
qui ne sont pas négligeables. (3 dB par étage à 2500
mhz) J'ai donc pour ma part opté pour des atténuations par
bonds de 10 dB en rajoutant simplement quelques "dB aux pertes d'insersion
pour arriver à 10 dB et obtenir ainsi la première gamme. L'alimentation
se fait sous 5 V et la consommation est de l'ordre de quelques milliampères
seulement. Le montage ne demande aucun réglage et fonctionne sans

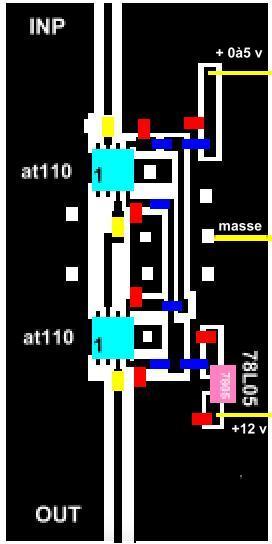

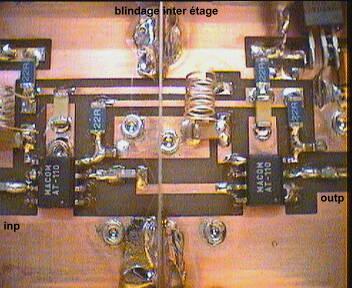

problème dés la mise sous tension. La platine a été
réalisée en FR4 double face de 0.5 mm d'épaisseur et
mesure 35 X 71 mm.
